Aká je pevnosť v ohybe liatinových protizávaží?

Aká je pevnosť v ohybe liatinových protizávaží?

Ako dôveryhodný dodávateľ liatinových protizávaží chápem dôležitosť rôznych mechanických vlastností a pevnosť v ohybe je jedným z rozhodujúcich aspektov, ktoré treba zvážiť. V tomto blogu sa budeme ponoriť do konceptu pevnosti v ohybe v kontexte liatinových protizávaží, budeme skúmať jeho význam, ovplyvňujúce faktory, skúšobné metódy a praktické aplikácie.

Pochopenie ohybovej sily

Pevnosť v ohybe, tiež známa ako pevnosť v ohybe, sa vzťahuje na maximálne napätie, ktoré materiál môže vydržať predtým, než sa zlomí alebo zlyhá pri zaťažení ohybom. V prípade liatinových protizávaží predstavuje schopnosť protizávažia odolávať deformácii a zlomeniu pri pôsobení ohybových síl. Táto vlastnosť je obzvlášť dôležitá, pretože protizávažia sa často používajú v aplikáciách, kde potrebujú zachovať svoju štrukturálnu integritu pri rôznych podmienkach zaťaženia.

Liatina je obľúbeným materiálom pre protizávažia vďaka svojej vysokej hustote, dobrej zlievateľnosti a relatívne nízkej cene. Rôzne typy liatiny však môžu mať rôznu pevnosť v ohybe, čo môže výrazne ovplyvniť ich výkon v špecifických aplikáciách.

Druhy liatiny a ich pevnosť v ohybe

Pri výrobe protizávaží sa bežne používa niekoľko druhov liatiny, vrátane sivej liatiny, tvárnej liatiny a bielej liatiny. Každý typ má svoju jedinečnú mikroštruktúru a mechanické vlastnosti, ktorých výsledkom sú rôzne pevnosti v ohybe.

• Sivá liatina: Sivá liatina je najpoužívanejším typom liatiny na protizávažia. Má grafitovú mikroštruktúru vo forme vločiek, čo mu dáva dobré tlmiace vlastnosti a opracovateľnosť. Prítomnosť týchto grafitových vločiek však pôsobí aj ako koncentrátory napätia, čím sa znižuje pevnosť v ohybe v porovnaní s inými typmi liatiny. Pevnosť v ohybe sivej liatiny sa zvyčajne pohybuje od 140 do 280 MPa v závislosti od zloženia a procesu odlievania.
• Tvárna liatina: Tvárna liatina, tiež známa ako tvárna liatina, má grafitovú mikroštruktúru vo forme nodulov. Táto mikroštruktúra poskytuje lepšiu ťažnosť a húževnatosť v porovnaní so sivou liatinou, čo má za následok vyššiu pevnosť v ohybe. Pevnosť v ohybe tvárnej liatiny sa môže pohybovať od 350 - 600 MPa, vďaka čomu je vhodná pre aplikácie, kde sa vyžaduje vyššia pevnosť a odolnosť.
• Biela liatina: Biela liatina má tvrdú a krehkú mikroštruktúru v dôsledku prítomnosti cementitu. Má veľmi vysokú pevnosť v tlaku, ale relatívne nízku pevnosť v ohybe. Biela liatina sa bežne nepoužíva na protizávažia kvôli jej zlej ťažnosti a vysokej náchylnosti na praskanie pri zaťažení ohybom.

Faktory ovplyvňujúce pevnosť v ohybe liatinových protizávaží

Pevnosť v ohybe liatinových protizávaží môže ovplyvniť niekoľko faktorov, vrátane:

• Chemické zloženie: Chemické zloženie liatiny hrá rozhodujúcu úlohu pri určovaní jej mechanických vlastností vrátane pevnosti v ohybe. Prvky ako uhlík, kremík, mangán, síra a fosfor môžu ovplyvniť mikroštruktúru a tvrdosť liatiny, a tým ovplyvniť jej pevnosť v ohybe. Napríklad zvýšenie obsahu uhlíka môže zvýšiť tvrdosť liatiny, ale môže tiež znížiť jej ťažnosť a pevnosť v ohybe.
• Mikroštruktúra: Mikroštruktúra liatiny, vrátane tvaru a rozloženia grafitových častíc, môže mať významný vplyv na jej pevnosť v ohybe. Ako už bolo spomenuté, sivá liatina s grafitovými vločkami má nižšiu pevnosť v ohybe v porovnaní s tvárnou liatinou s grafitovými nodulami. Veľkosť a vzdialenosť grafitových častíc môže tiež ovplyvniť rozloženie napätia v materiáli, čo ovplyvňuje jeho schopnosť odolávať ohybovým silám.
• Proces odlievania: Proces odlievania použitý na výrobu protizávaží môže tiež ovplyvniť ich pevnosť v ohybe. Faktory, ako je teplota liatia, rýchlosť chladenia a dizajn formy, môžu ovplyvniť tvorbu mikroštruktúry a prítomnosť defektov, ako je pórovitosť a zmršťovacie dutiny. Tieto chyby môžu pôsobiť ako koncentrátory napätia, čím sa znižuje pevnosť liatiny v ohybe.
• Tepelné spracovanie: Procesy tepelného spracovania, ako je žíhanie, kalenie a popúšťanie, možno použiť na úpravu mikroštruktúry a mechanických vlastností liatiny. Žíhanie môže zlepšiť ťažnosť a znížiť tvrdosť liatiny, zatiaľ čo kalenie a popúšťanie môže zvýšiť pevnosť a húževnatosť. Vhodné tepelné spracovanie môže zvýšiť pevnosť v ohybe liatinových protizávaží v závislosti od špecifických požiadaviek aplikácie.

Testovanie pevnosti v ohybe liatinových protizávaží

Na stanovenie pevnosti v ohybe liatinových protizávaží možno použiť rôzne skúšobné metódy vrátane trojbodovej skúšky ohybom a štvorbodovej skúšky ohybom.

• Trojbodový ohybový test: Pri trojbodovej skúške ohybom je vzorka podopretá v dvoch bodoch a zaťaženie pôsobí v strede medzi podperami. Zaznamená sa maximálne zaťaženie, ktoré môže vzorka vydržať pred porušením, a pevnosť v ohybe sa vypočíta podľa vzorca:
  [ \sigma_f=\frac{3PL}{2bh^{2}} ]
  kde (\sigma_f) je pevnosť v ohybe, (P) je maximálne zaťaženie, (L) je rozpätie medzi podperami, (b) je šírka vzorky a (h) je výška vzorky.
• Štvorbodový ohybový test: Pri štvorbodovej skúške ohybom je vzorka podopretá v dvoch vonkajších bodoch a zaťaženie pôsobí na dva vnútorné body. Štvorbodová skúška ohybom je vhodnejšia na skúšanie vzoriek s nerovnomernými prierezmi alebo na hodnotenie vlastností materiálov pri rôznych podmienkach zaťaženia. Pevnosť v ohybe sa vypočíta pomocou podobného vzorca, berúc do úvahy špecifickú geometriu skúšobného nastavenia.

Praktické aplikácie liatinových protizávaží a úloha pevnosti v ohybe

Liatinové protizávažia sú široko používané v rôznych priemyselných odvetviach, vrátane výťahov, žeriavov a strojov. Pevnosť v ohybe týchto protizávaží je rozhodujúca pre zaistenie bezpečnej a spoľahlivej prevádzky zariadenia.

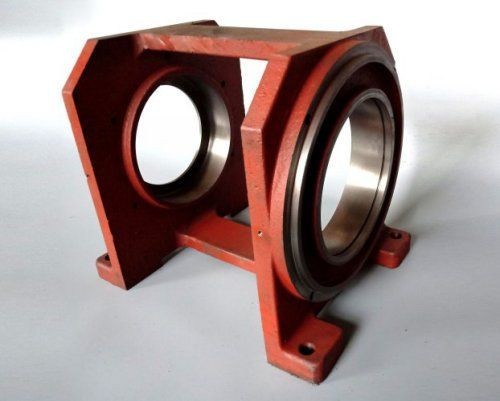

• Výťahy: Vo výťahových systémoch sa na vyváženie hmotnosti kabíny výťahu a jej pasažierov používajú liatinové protizávažia. Protizávažia musia mať dostatočnú pevnosť v ohybe, aby odolali dynamickým zaťaženiam a vibráciám vznikajúcim počas prevádzky výťahu. Napríklad, keď výťah zrýchľuje alebo spomaľuje, protizávažia sú vystavené ohybovým silám, a ak je pevnosť v ohybe nedostatočná, môžu protizávažia prasknúť alebo sa zlomiť, čo vedie k vážnym bezpečnostným problémom. Komponenty ako naprSkriňa trakčného stroja,Trakčná kladkaaKomponenty prevodovkypracovať v spojení s protizávažiami a správny výkon protizávaží je nevyhnutný pre celkovú účinnosť a bezpečnosť výťahového systému.
• Žeriavy: Žeriavy používajú liatinové protizávažia na zabezpečenie stability a rovnováhy počas zdvíhacích operácií. Protizávažia sú často vystavené ohybovým silám, keď sa rameno žeriava vysúva alebo zasúva, alebo keď sa bremeno zdvíha a pohybuje vodorovne. Vysoká pevnosť v ohybe zaisťuje, že protizávažia dokážu odolať týmto silám bez deformácie alebo zlyhania, čím sa predchádza nehodám a zaisťuje sa hladká prevádzka žeriavu.
• Strojové vybavenie: V rôznych typoch strojov sa liatinové protizávažia používajú na vyváženie rotujúcich komponentov a zníženie vibrácií. Pevnosť protizávaží v ohybe je dôležitá pre udržanie stability a presnosti strojového zariadenia. Napríklad v tlačiarenskom stroji musia mať protizávažia dostatočnú pevnosť v ohybe, aby sa zabezpečilo, že sa nelámu alebo nedeformujú pri nepretržitých vibráciách a dynamických zaťaženiach, ktoré vznikajú počas procesu tlače.

Záver

Na záver, pevnosť v ohybe liatinových protizávaží je kritickou vlastnosťou, ktorá určuje ich výkon a spoľahlivosť v rôznych aplikáciách. Pochopenie faktorov, ktoré ovplyvňujú pevnosť v ohybe, ako je chemické zloženie, mikroštruktúra, proces odlievania a tepelné spracovanie, je nevyhnutné pre výrobu vysoko kvalitných protizávaží. Použitím vhodných testovacích metód dokážeme presne zmerať pevnosť v ohybe a zabezpečiť, aby protizávažia spĺňali špecifické požiadavky aplikácie.

Ako popredný dodávateľ liatinových protizávaží sme odhodlaní poskytovať našim zákazníkom produkty najvyššej kvality. Naše liatinové protizávažia sú starostlivo navrhnuté a vyrobené tak, aby mali optimálnu pevnosť v ohybe a zabezpečili ich výkon a odolnosť v rôznych priemyselných aplikáciách. Ak potrebujete liatinové protizávažia alebo máte akékoľvek otázky týkajúce sa ich mechanických vlastností, pozývame vás, aby ste nás kontaktovali pre ďalšiu diskusiu a rokovania o obstarávaní. Tešíme sa na spoluprácu pri plnení vašich špecifických požiadaviek.

Referencie

• Callister, WD a Rethwisch, DG (2017). Materiálová veda a inžinierstvo: Úvod. Wiley.
• Dieter, GE (1988). Mechanická metalurgia. McGraw - Hill.
• Výbor príručky ASM. (1987). Príručka ASM, zväzok 1: Vlastnosti a výber: Železo, ocele a vysokovýkonné zliatiny. ASM International.
